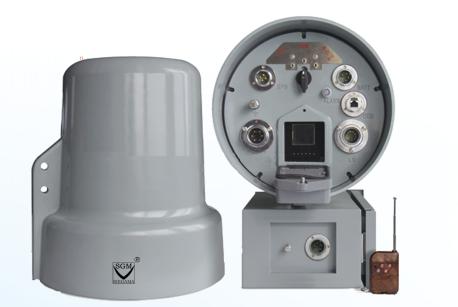

SGM-208z 配电网智能馈线终端FTU(三遥型罩式)

   产品与柱上断路器、柱上负荷开关配合,完成馈线的监控。既可就地识别瞬时性与永久性线路故障,切除或隔离故障区段;也可与主站系统配合,分析线路故障并上传主站,接收主站命令完成故障区域隔离及非故障区域恢复供电,有效提高供电可靠性。

SMC外壳,IP67

8.1  产品功能列表(1

功能

描述

备注

三遥

针对1回线路柱上开关



遥测:两组母线电压,IA、IB、IC、3I0

推荐范例

仅供参考

通道可任意配置

遥信:远方、就地、电源模块、分位、合位、未储能

遥控:分闸、合闸、电池活化

采样精度

电压、电流0.2级,功率0.5级,频率±0.01Hz



遥信分辨率

≤2ms,防抖1~65535ms可设



遥控

通、断≥105,脉宽1~65535ms可设



数据传输

通信接口

RS232≥1,RS485≥1,以太网≥1



通信规约

IEC60870-5-101、IEC60870-5-104



主站通信异常时,保存未确认及未上送的SOE信息,通信恢复时传送至主站



具备单点、双点、合并点遥信处理,支持遥信变位优先上送



可对每个遥测点配置遥测死区



故障判别、越限告警上送



支持多主站,同一时刻仅接收一个主站的遥控命令



8.2  产品功能列表(2

功能

描述

备注

直流电压

2路,0.2级



温度

1路,实时反应装置内部环境状况



对时

GPS B码对时,SNTP网络对时,规约对时



继电保护

速断,过流,过负荷,单相接地,三次重合闸,



上电合闸,失压分闸,分段/联络



电压越限,电流越限,PT有压检测



信息安全

需通过权限认证才可对装置进行维护操作



电源

工作电源

AC220V,双路自适应



后备电源

超级电容,无缝切换



操作机构

弹簧操作机构、电磁操作机构、永磁操作机构



8.3  电磁兼容抗干扰能力

功能

抗干扰能力

指标

电磁兼容

静电放电抗扰度

符合GB/T 17626.2标准Ⅳ级严酷度

射频电磁场辐射抗扰度

符合GB/T 17626.3标准Ⅲ级严酷度

浪涌(冲击)抗扰度

符合GB/T 17626.4标准Ⅳ级严酷度

电快速瞬变脉冲群抗扰度

符合GB/T 17626.5标准Ⅳ级严酷度

工频磁场抗扰度

符合GB/T 17626.8标准Ⅳ级严酷度

阻尼振荡磁场抗扰度

符合GB/T 17626.10标准Ⅲ级严酷度

电压暂降、短时中断和电压变化抗扰度

符合GB/T 17626.11标准最高严酷度
