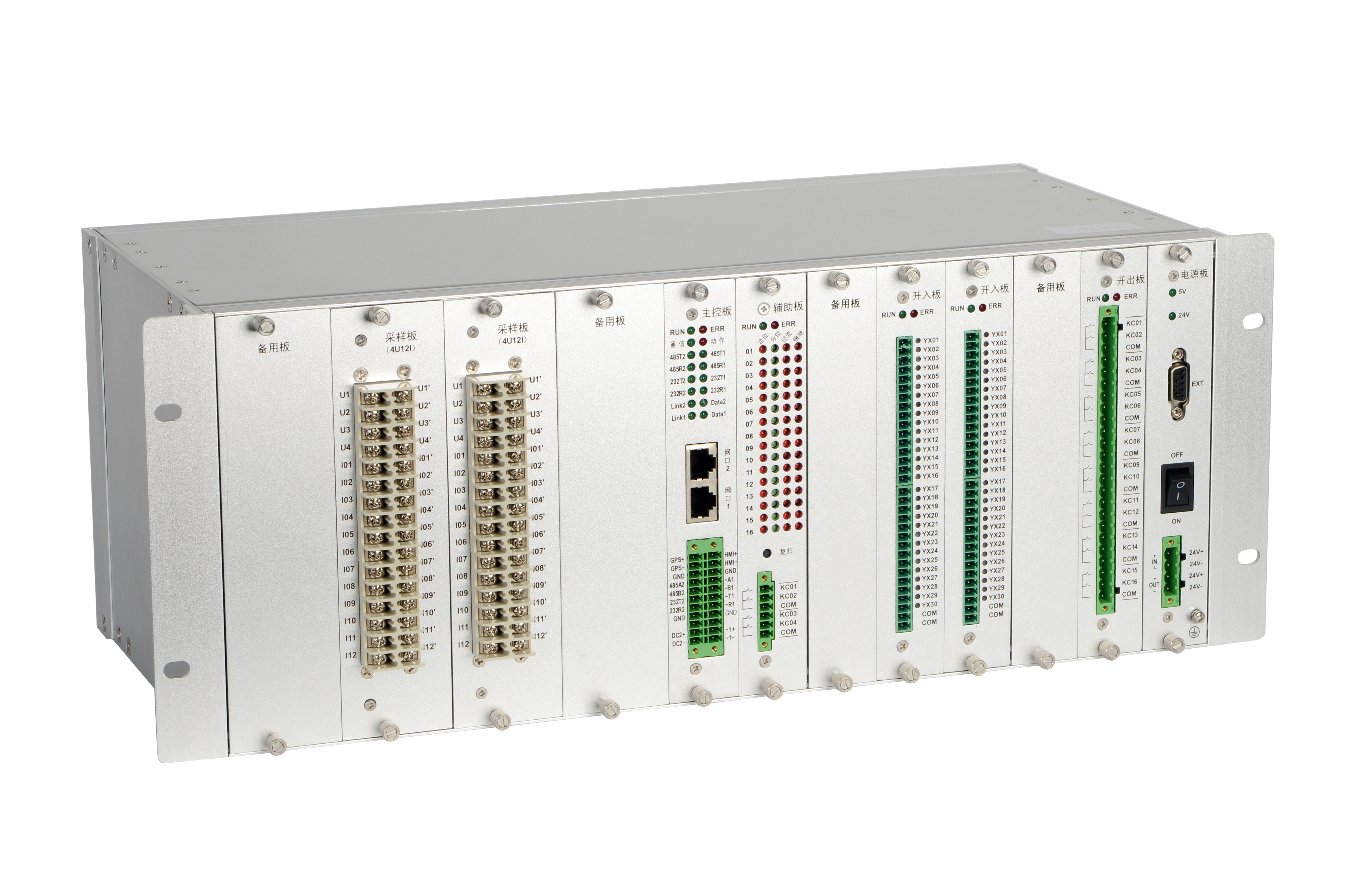

SGM-300 DTU核心单元

   产品主要用于开闭所、开关站、电缆分界室、环网柜及配电室、低压变电站等场所的监控, 能够识别馈线故障,与配电网自动化主站或子站系统配合。

可实现多条线路的采集与控制,故障检测、故障定位、故障区域隔离及非故障区域恢复供电,有效提高供电可靠性。

2.1  产品功能特点(1

  l 强大的软硬件平台

装置采用了先进的数字信号处理技术、高速工业网络通信技术、多CPU集成技术、嵌入式工业芯片组和多任务实时操作系统,稳定性强、可靠性高、实时性好、环境性广、功能强大,满足电力系统对可靠性和实时性的要求。

装置采用高精度16A/D,电流、电压测量精度达0.2级,功率测量精度达0.5级。

装置具备逻辑可编程(PLC)功能,用户可自行编辑实现保护及应用逻辑。

  l 信息安全可靠

    具备完善的维护权限管理,需通过权限认证才可对装置进行维护操作。

  l 专业化的结构设计

装置采用19英寸4U标准机箱,流行的模块化前插拔式结构,小型化,进深浅,方便安装。

最大支持16回线路:每回线路含3路遥测、5路遥信、2路遥控。

功能模块化设计,功能增减通过插件拔插实现,即插即用,支持热拔插。

2.1  产品功能特点(2

  l 抗干扰强,免调节,易维护

装置采用多级隔离和良好的屏蔽措施,从机箱到印制板的设计及器件的选择上都充分考虑了各种抗干扰措施;组屏不需任何外部抗干扰措施,简化了设计和运行维护。

整机无可调节元件,选择高精度、高稳定的工业级器件,避免因环境改变或长期运行造成偏差。

完善的自检功能,装置各类异常都有详细日志记录,并可上传至主站。

内置测温系统,对装置内部环境状态有效监测。

以最高等级通过国家级电磁兼容室雷击浪涌、电磁辐射、瞬变干扰等12个项目的EMC试验。

  l 维护工具易用

装置维护工具软件提供装置通道配置、定值参数设置、转发点表配置三大配置功能。通过三大配置功能,各种工程应用都可以通过组态完成,不需修改程序,大大提高了装置的可靠性。

工具人机友好度高,可方便辅助现场投运对遥信和遥测的查看、遥控的输出,精确到微秒的装置日志,GPRS模块配置,IEC101IEC104规约测试等。

160×160图形式全中文显示界面,人机界面友好,显示内容丰富。
